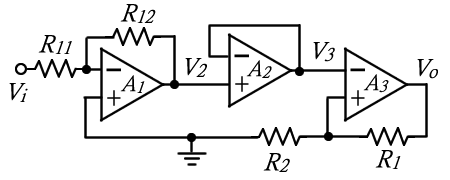

1 如圖所示電路為理想運算放大器，其電源電壓為±15V，若R₁₂ = 4 R₁₁，R₁ = R₂ = 1kΩ，當 V_i = sin(2000πt)V時，則示波器測量到的電壓波形，下列何者較為正確?

A 直流

B 正弦波

C 脈波

D 三角波

答案詳解

A₁ 反相放大，放大倍率 -4

A₂ 電壓隨耦器，放大倍率 1

A₃ 接的是正回授，所以輸出不是正15V 就是負15

當 Vo = 15V 時 A₃ V+ 電壓 7.5V

A₃ V- = - 4 sin(2000πt) 電壓無法高過 7.5V(sinθ 最大1 最小-1) 因此無法使Vo 轉態，輸出維持 15V

當 Vo = -15V 時 A₃ V+ 電壓 -7.5V

A₃ V- = - 4 sin(2000πt) 電壓無法低過 - 7.5V (sinθ 最大1 最小-1) 因此無法使Vo 轉態，輸出維持 -15V

所以Vo可能一直維持+15V 或一直維持 -15V，是一直流波形
