1 11.將0.625(10)轉換成二進位，其值為
A 0.011
B 0.010
C 0.111
D 0.101

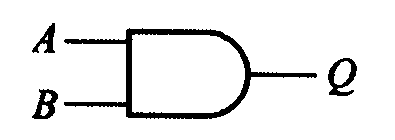

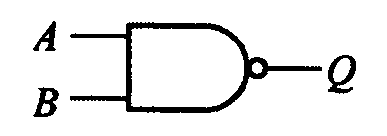

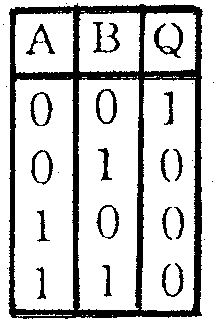

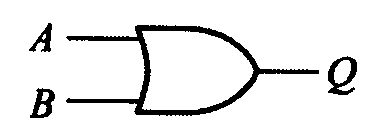

2 12.下述哪個邏輯閘具有下圖的真值表
A
B
C
D
3 13.8 個位元所能表示的最大值為
A 8000(10)
B 111111(10)
C 255(10)
D 512(10)

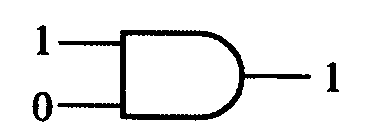

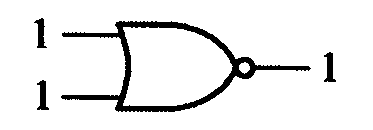

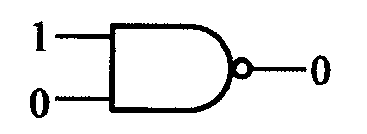

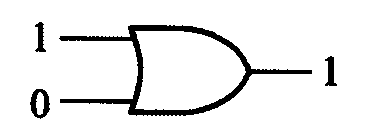

4 14.下列四個邏輯閘表示圖，何者為正確？
A
B
C
D
5 15.正邏輯閘的OR gate 相當於負邏輯閘的
A AND
B OR
C NAND
D NOR gate
6 16.TTL 數位電路的輸入端高電位(H)與低電位(L)是由下列何種電位範圍來區分:
A 0.8V 以下為L，2.4V 以上為H
B 0.4V 以下為L，2.0V 以上為H
C 0.8V 以下為L，2.0V 以上為H
D 0.4V 以下為L，2.4V 以上為H
7 17.布氏代數 f ＝ A'C+A'B+AB'C+BC 可簡化為
A ABC
B A+B+C
C AB+AC
D C+A'B
8 18.三個正反器連接起來的計數器，最多可當成除以多少的除頻器
A 2
B 4
C 8
D 16
9 19.所謂同步計數器是表示所有正反器的下列何者的接腳全部接在一起，施以同步控制
A Clock
B Clear
C Preset
D Set
10 20.TTL 74 系列中，下列何者的處理速度最快?
A 74S
B 74L
C 74LS
D 74H
