1 有一分激式直流發電機，感應電動勢為100V，電樞電阻為0.1Ω，電樞電流為40A，磁場電阻為48Ω，若忽略電刷壓降，則輸出功率為何？
A 3648W
B 3800W
C 3964W
D 4000W


Vt=E-IARA

Vt = 100－40×0.1＝96V

IF=Vt/RF=96/48=2A

IL=IA-IF=40－2＝38A

Pout=VtIL=96×38＝3648W

2 有一台他激式直流發電機，電樞電阻為0.2Ω，已知在某轉速時，供應負載之端電壓為200V，且負載電流為2A。現在將轉速增加為原來的1.2倍，場電流不變，且省略電刷壓降，則負載之端電壓應為何？ 92
A 180V
B 200V
C 220V
D 240V


IA = IL = 2A

V=E- IA

E＝V+ IA

E=200+2×0.2＝200.4V

"E" 跟 "轉速" 成正比

E1=`E×(1.2n)/n`=200.4*1.2 = 240.48V

V=E- IA

=240.48-2×0.2≒240V

3 一部 2 極分激式發電機，電樞感應電勢為 160V，電樞繞組電阻為 0.08Ω，當電樞電流為 50A 時，電刷壓降為 2V，此時發電機之端電壓為
A 160伏特
B 158伏特
C 154伏特
D 152伏特


V = E - IARA - VB

= 160 - 50 × 0.08 - 2 = 154V

4 直流發電機在有負載的狀態下，其大多數狀況端電壓V與應電勢E的大小關係為
A V＞E
B V＝E
C V＜E
D 不一定
5 某直流串激式發電機，若負載電流為10A，電樞電流為10A，則其磁場電流為
A 30A
B 20A
C 10A
D 0A

串激式發電機，場繞組電流等於電樞電流亦等於負載電流
6 電樞電阻為 RA 的直流分激式發電機，其電樞繞組感應電勢為 E，電樞電流為 IA，端電壓為 V，忽略電刷壓降與磁場電流，下列敘述何者正確?
A 輸入功率為EIA
B V＝E＋IARA
C 輸出功率為EIA
D 輸出功率為VIA
7 某直流分激式發電機，電樞繞組感應電勢為100伏特，電樞電阻為0.05歐姆，當電樞電流為100安培時，不考慮電刷壓降，則發電機之端電壓為
A 95伏特
B 99.95伏特
C 100.05伏特
D 105伏特


V＝E－IARA＝100－100×0.05＝95V

8 有一部直流他激式發電機，電樞繞組感應電勢為120伏特，電樞繞組電阻為0.05歐姆，當電樞電流為80安培時，不考慮電刷壓降，則發電機之端電壓為
A 120伏特
B 116伏特
C 112伏特
D 105伏特


端電壓 V = E - IARA = 120 - 80 × 0.05 = 116V

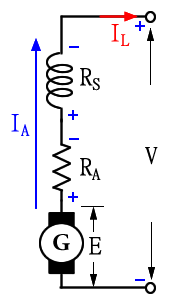

9 有一部直流串激式發電機，電樞電阻為0.2歐姆，場電阻為0.4歐姆，當負載電流為10A時，端電壓為100伏特，電刷壓降2V，此時電樞繞組感應電勢為
A 108V
B 100V
C 98V
D 92V

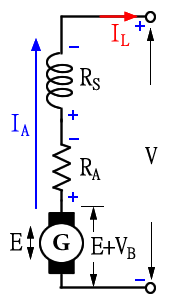

串激發電機 IA=IL

感應電勢 E = V + IARA +IA RS + VB

= 100 + 10 × 0.2 + 10 × 0.4 + 2 = 108V

10 一直流串激式發電機，無載感應電動勢為120伏特，電樞電阻為0.1歐姆，串激場電阻為0.02歐姆，當電樞電流為100安培時，若忽略電刷壓降，則此發電機輸出功率為何？
A 8000瓦特
B 9600瓦特
C 10800瓦特
D 6000瓦特


端電壓 V = E - IA(RA + RS) = 120 - 100 × (0.1 + 0.02) = 108V

輸出功率 P = V × IL = 108 × 100 = 10800W
